W1204FA-1P-C3Z5-MA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌: nsk滚珠丝杠做音乐
- 分类: MA.FA.SA系列
- 类型:
- 属性: W1204FA-1P-C3Z5-MA标准滚珠丝杠，9. 这款机床滚珠丝杠的价格是多少？,2. 这些厂家的产品质量怎么样？,10. 维修后需要进行哪些测试和检验？,7. 如何选择适合的机油型号？,10. 滚珠丝杠油对贴片机性能的影响是什么？,4. 水下滚珠丝杠的材质有何要求？,6. 滚珠丝杠循环器的安装位置有什么要求？,2. 滚珠丝杠有什么用途？ ,2. 滚珠丝杠和润滑油在工业生产中哪一个更重要？,4. 这些制动方法需要怎样的条件才能正常工作？-W1204FA-1P-C3Z5-MA标准滚珠丝杠-提供W1204FA-1P-C3Z5-MA标准滚珠丝杠-参数,W1204FA-1P-C3Z5-MA标准滚珠丝杠-价格W1204FA-1P-C3Z5-MA标准滚珠丝杠-参数NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠丝杠小型F-W1204FA-1P-C3Z5-MA标准滚珠丝杠--W1204FA-1P-C3Z5-MA标准滚珠丝杠-10. 滚珠丝杠的价格是否会随着市场行情的变化而有所浮动？,2. 为什么需要进行选型计算？,8. 滚珠丝杠加工的加工精度和质量如何保证？,7. 滚珠丝杠自器的结构对精度有什么影响？,4. T型丝杠和滚珠丝杆能承受的负载有什么区别？,7. 这个滑台的安装需要什么注意事项？,2. 如何装配滚珠丝杠螺母？ ,6. 生产云浮冷轧滚珠丝杠需要哪些工艺和设备？,1. 什么是滚珠丝杠升降机构？,2. 什么是垂直承重力？
W1204FA-1P-C3Z5-MA标准滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 10 |
|
| 导程 | 5 |
|
| 螺母体外径 | 30 |
|
| 法兰直径 | 50 |
|
| 安装孔中心距 | PCD | 40 |
| 螺母长度 | L | 40 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 480 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 9.8 |
|
| 钢球直径 | 2.381 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 12.3 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 363 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 2770 |
| 额定静负载 | C0aN | 3130 |
| 重量 | Kg | 0.58 |
| 轴向间隙 | 0 |
|
| 精度等级 | C3 |
|
| 导程精度代表运行距离误差 | ep | 0.15 |
| 导程精度变动 | vu | 0.01 |
| 轴心跳动 | 0.05 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |

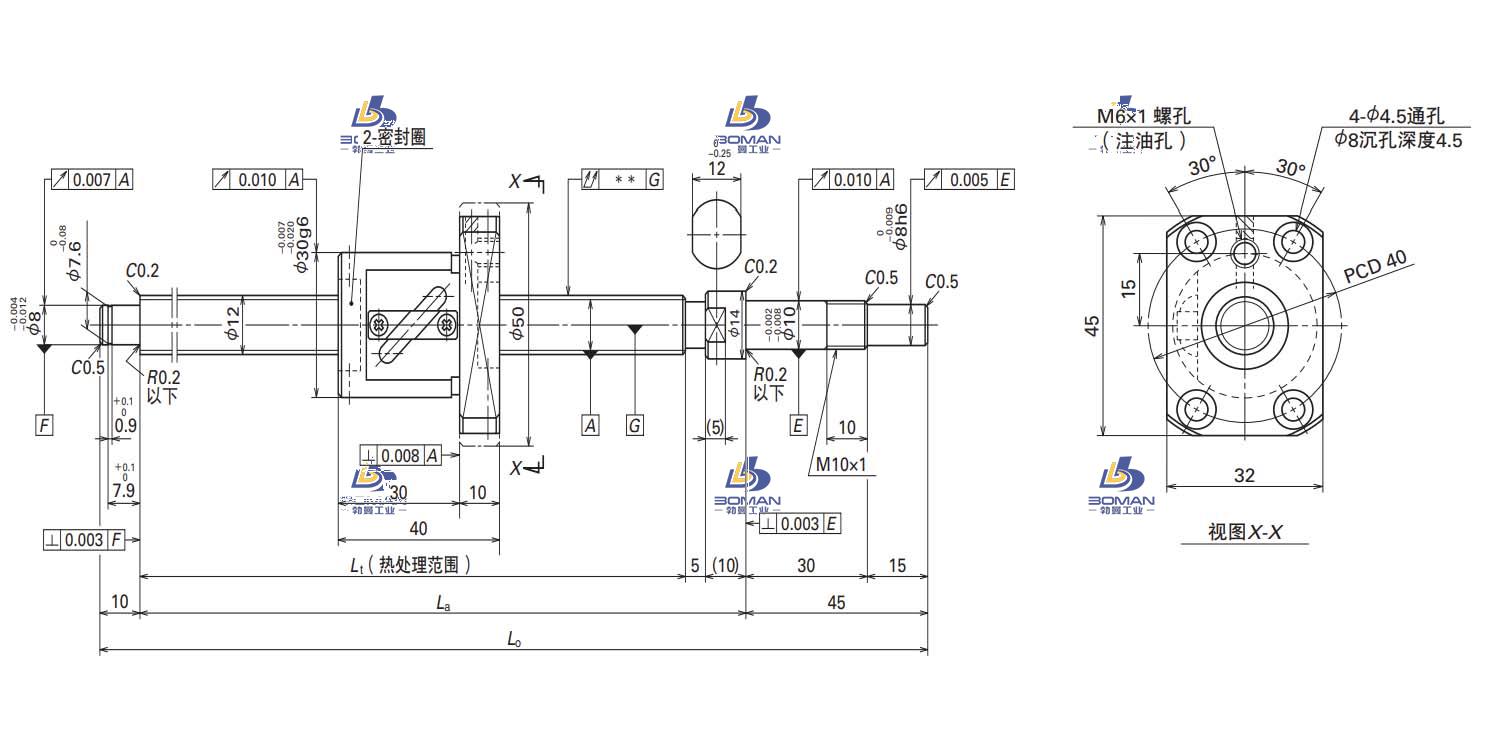

W1204FA-1P-C3Z5-MA标准滚珠丝杠此型号部分数据来源于NSK W4009C-8PSS-C3Z16 nsk丝杠示意图
